Печь из кирпича своими руками

Как сделать печь из кирпича своими руками – введение в тему печей для домов рубленных,бань срубовых, а также подробная инструкция с чертежами и пошаговым описанием, полезные советы.

Виды печей для дома

Классификация по целевому использованию

Печь из кирпича своими руками, это возможно, ответ да. Для начала рассмотрим классификации печей по устройству и назначению.

  • Отопительные. Такие печи используют только для отопления помещения в качестве единственного или же дополнительного нагревателя. Отопительные печи осуществляют циркуляцию и прогрев воздуха.
  • Отопительно-варочные. Такие печи можно использовать и для прогрева помещения, и для приготовления пищи вместо плиты.

Печь из кирпича своими руками

Классификация по конструкции конструкции

Печь своими руками из кирпича, все печи из кирпича разделяются на несколько категорий по конструкции.

Прямоточные.

Принцип работы таких печей заключается в следующем: воздух перемещается в поддувало, идет вверх и, минуя колосник, выходит через трубу.

Печь из кирпича своими руками
Недостатки прямоточных печей:

  • Низкий КПД, ввиду того, что вместе с холодным воздухом из печи уходит и теплый, который еще можно было бы использовать для нагрева помещения.

Преимущества:

  • За счет того, что такие печи делают их кирпича, который хорошо держит тепло, помещение прогревается равномерно и задерживает тепло.

Канальные.

Такой вид печей – усовершенствованные прямоточные. То есть, за счет множества каналов, теплый воздух не сразу уходит в трубу, а, следуя по ним, прогревает помещение. При установлении канальных печей следует учитывать линейную зависимость коэффициента полезного действия от длины и числа каналов.

Печь из кирпича своими руками

Колпаковые.

Печь из кирпича своими руками, колпаковые печи служат для задержания тепла в помещении. Теплый воздух, в соответствии с законами физики, стремится вверх, где его удерживает колпак. Остывая, воздушные потоки тяжелеют и опускаются вниз. И, так как холодный воздух больше не нужен, он выходит через подвертку.

Печь из кирпича своими руками

Плюсы колпаковых печей:

  • Обеспечивают равномерный прогрев помещения за счет своей конструкции.
  • Сажу с легкостью можно убрать, так как она скапливается в одном месте – под колпаком.

Классификация в зависимости от материала

Кирпичные

Плюсы:

  • Автономность. То есть, один раз «заправив» печь, можно не беспокоиться о ней еще долго.
  • Удержание тепла. Кирпичные сооружения плохо проводят тепло, поэтому оно долго остается в них.

Минусы:

  • Долго разогреваются.

Чугунные

Плюсы:

  • Легко устанавливаются, не требуют наличия фундамента.
  • Не пожароопасные.
  • Компактные.
  • Быстро нагреваются.
  • Огромный выбор печей по внешним данным.
  • Не требуется дополнительно облицовывать.
  • Есть автоматические чугунные печи, которые самостоятельно регулируют температуру.
  • Высокий КПД.
  • Производительность относительно меньше зависит от количества топлива.
  • Невысокая цена.

Минусы:

  • Довольно быстро охлаждаются и требуют дополнительного раз

Подготовка к работе

Печь из кирпича своими руками, рассмотрим подготовку к работе по  возведению печи.

  • Фундамент. Если печь рассчитывается большая (более 500 кирпичей), то нужно построить к ней дополнительный фундамент. Если печь будет маленькая, то это не обязательно.
  • Теплоизоляция обязательна для всех видов печей: и для больших, и для маленьких.
  • Дымоход. Ни в коем случае дымоход не должен примыкать к балкам на потолке. Также расстояние между ним и всеми балками должно быть примерно одинаковым.
  • Труба. Выступ трубы обязательно должен быть выше крыши на полметра, но не дальше полутора.
  • Расположение печи. Место следует выбирать в соответствии с данными о трубе и дымоходе, то есть учитывать, что будет находиться над печкой.
  • Лучше расположить печь так, чтобы она отапливала как можно больше помещений. Например, если в доме есть несколько соседних комнат, печь лучше расположить не в одной из них, а между, чтобы она отапливала все.
  • Если же обогревать нужно одну комнату, то расположить печь лучше ближе к стене, но не впритык.

Инструменты и материалы

Материалы

  • Глина (для изготовления раствора для кладки).
  • Песок.
  • Кирпич. Красный огнеупорный. Шамотный.
  • Труба.
  • Гравий.
  • Дерево.
  • Цемент.
  • Рубероид.
  • Решетка колосника.
  • Уголковая сталь.
  • Кровельная сталь.
  • Проволока.
  • Гвозди.
  • Паровая задвижка.
  • Духовой шкаф.
  • Дверцы (для варочной камеры, поддувальная, топочная).
  • Чугунная плитка.

Инструмент

  • Печной молоток.
  • Линейка.
  • Мастерок.
  • Кирка.
  • Угольник.
  • Отвес.
  • Уровень.

Конструкция и чертежи

Печь из кирпича своими руками, вариант Русская печь

Плюсы:

  • КПД может достигать 80 процентов.
  • Очень долго держит тепло, в некоторых случая – двое суток.
  • Топка со всех сторон окружает огонь и снижает уровень пожароопасности конструкции.

Минусы:

  • Большой размер.
  • Много весит.
  • Долгий прогрев.
  • После перерыва обязательна суточная протопка.
  • Имеет наиболее сложную конструкцию из всех возможных видов печей.

Печь из кирпича своими руками

Русская печь подойдет в качестве постоянного источника тепла, полностью заменит и даже превзойдет плиту, может служить даже в качестве кровати, но у такой печи огромные габариты, и ее установка должна быть оправдана.

Печь — «голландка».

Печь из кирпича своими руками

Относится к канальному типу.

Плюсы:

  • Простая кладка
  • Занимает относительно мало места, так как имеет вытянутую форму.
  • Быстро нагревается.
  • Относительно мало весит.
  • Допускает приготовление пищи.
  • Не нужно регулярно протапливать для поддержания работоспособности.

Минусы:

  • Быстро остывает.
  • Низкий КПД.

Получается, что печь — «голландка» не подойдет в качестве основного источника тепла и не сможет нагреть большое помещение. Зато такая печь удобна для маленьких комнат и нерегулярного использования.

Обычная прямоугольная.

Печь из кирпича своими руками

Плюсы:

  • Не занимает много места.
  • Простая конструкция.
  • Низкие цены на материал и топливо.

Минусы:

  • Средний КПД.
  • Не очень долго держит тепло.

Обычная прямоугольная печь – средний вариант, который подойдет для стандартного прогрева не очень большого помещения.

Печь — «шведка».

Относится к отопительно-варочному типу.

Плюсы:

  • Допускает приготовление пищи.
  • Высокий КПД.
  • Быстрый разогрев.
  • «Экономит» топливо.
  • Относительно небольших размеров.
  • Существуют современные варианты с духовкой, варочной панелью, местом для просушки одежды.

Минусы:

  • Требуется предварительная протопка.
  • Имеет сложную кладку для новичка.

Печь — «шведка» подойдет в качестве основного источника тепла в помещении, может полностью заменить плиту и имеет множество вариантов конструкций, но ее сложно собирать.

Печь из кирпича своими руками

Печь с камином.

Плюсы:

  • Очень низкая пожароопасность.
  • Эстетична.
  • Высокий КПД.
  • Равномерно прогревают помещение

Печь из кирпича своими руками

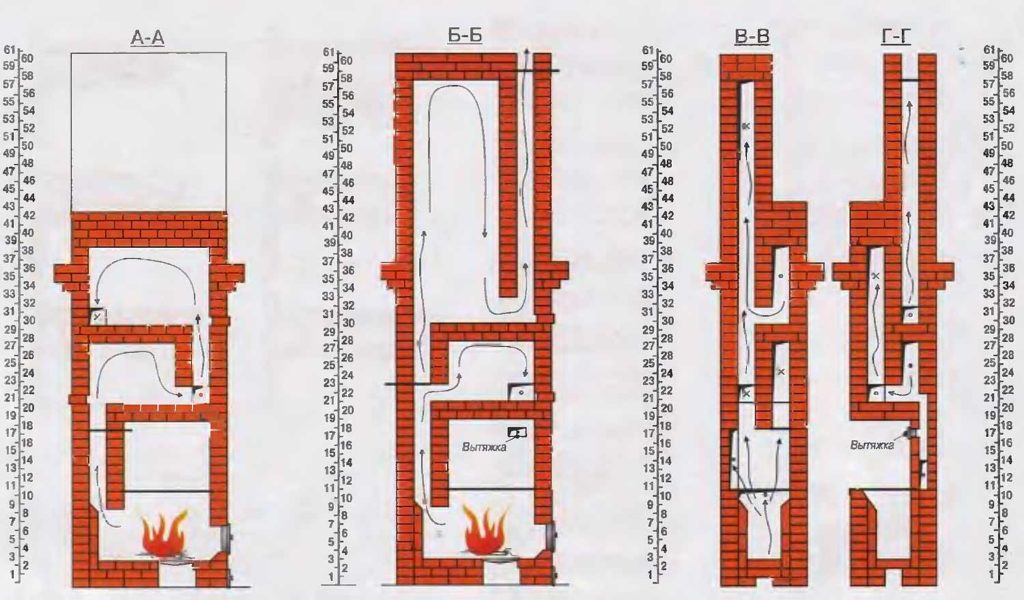

Чертежи печи

Печь из кирпича своими руками,  сначала составим чертежи. Для того чтобы составить чертежи, необходимо знать, что должно обязательно входить в состав печи.

Печь из кирпича своими руками



  • Фундамент.
  • Корпус.
  • Дымовая труба.

Печь состоит из следующих уровней:

  • Фундамент
  • Бутовая кладка.
  • Глубина закладки.
  • Гидроизоляция.
  • Массив печи.

Печь из кирпича своими руками

Состав массива:

  • Шесток.
  • Подшесток.
  • Подпечье.
  • Душник.
  • Перекрышка.
  • Задвижка.
  • Полудверка.

Состав трубы:

  • Перекрытие.
  • Разделка.
  • Утеплитель.
  • Выдра.
  • Оголовок.
  • Металлический колпак.
  • Стояк трубы.
  • Металлический лист.
  • Шейка трубы.

Печь из кирпича своими руками

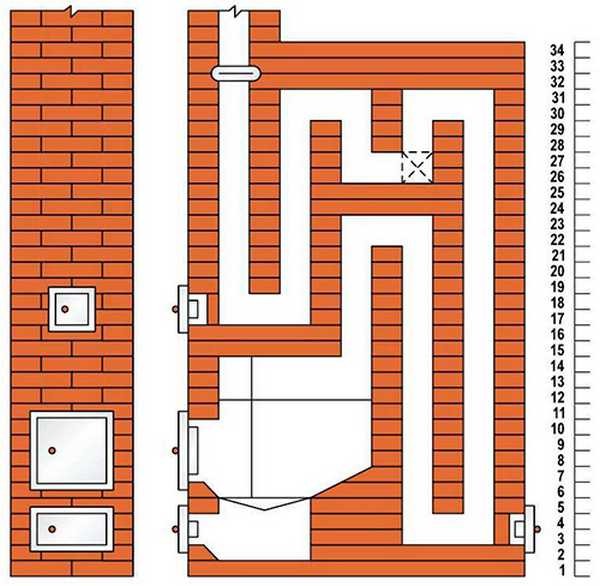

Порядовка- схема кладки печи по рядам

Печь из кирпича своими руками, рассмотрим, как нужно осуществлять кладку кирпича на примере русской печи.
Ряд номер..

  • Рассчитан на гидроизоляцию фундамента. Класть скошенные кирпичи и ¾. Во время кладки использовать цементно-песчаный раствор.
  • Второй ряд представляет собой основы для стенок зоны опечья.
  • Третий ряд – стенки опечья (3/4 кирпич).
  • Четвертый ряд – опора подпечка.
  • Пятый ряд располагается по углам с целью создания опоры арки. Также использовать этот ряд для выкладывания подпечка.
  • Шестой ряд выкладывается по шаблону из дерева, который будет временным сводом опечья.
  • Ряд для свода начинают класть от краев к середине. Центральный кирпич вбивается киянкой для обеспечения прочности. Также кирпичи нужно класть как можно ближе друг другу, а в проемы между ними класть кирпичные осколки.
  • Стены оплечья состоят из кирпичей этого ряда.
  • Стены печи и стены холодной печурки выкладываются в этом ряду.
  • Заключительный ряд для опечья. Между кирпичами зазоры засыпать песком, ради изоляции.
  • Укрепление перекрытия опечья с добавлением скошенного кирпича.
  • Начинается использования глиняно-песчаного цемента. Кладка шетска. Кирпич должен ложиться ровно, но потом все равно обязательно нужно его отшлифовать.
  • Кирпичи этого ряда станут шестком и варочной камерой. Дополнительная установка дуги устья.
  • Стенки шестка и горнила.
  • Стенки шестка и горнила.
  • Стенки шестка и горнила.
  • Сложить опоры для свода варочной камеры.
  • Складывается из огнеупорного кирпича сводом.
  • Стенки шестка.
  • Стены шестка. Заполнить прощелины песком.
  • Кладка горнила, начало самоварника.
  • Конец пере крышки. Установка душника.
  • Каналы самоварника и перетрубья.
  • Те же каналы.
  • Дополнительный канал для вьюшки.
  • Те же каналы.
  • Установка полу дверки.
  • Перевязка швов и те же каналы.
  • Перевязка швов и те же каналы.
  • Перевязка швов и те же каналы.
  • Соединение трубы и душника.
  • Установка задвижки.
  • Кладка трубы.

33+ кладка трубы.

Как построить печь из кирпича

 Построить печь своими руками: описание процесса.

  • Заложить фундамент.
  • Положить первый ряд (по шнуру).
  • Следующие ряды класть с помощью уровня.
  • Осуществлять контроль за углами с помощью обвесов.
  • С 1 по 11 ряды использовать цементно-песчаный раствор, далее – глиняно-песчаный.
  • Вывод трубы осуществляется в конце всех работ.

   Подведем итоги

  • Тщательно следуйте инструкции во время укладки.
  • Выбирайте чертеж, который вам по силам.
  • Располагайте печь не вплотную к стенам, но и не в центре комнаты (если, конечно, она не традиционная русская).
  • При перевозке огнеупорного кирпича соблюдайте осторожность, так как он очень хрупкий.
  • Боковые стенки печи наиболее теплые, поэтому расположите их ближе к местам, которые нужно тщательно прогреть.
  • Не забывайте про автоматизированные печи, которые будут контролировать температуру.

Печь из кирпича своими руками, это хорошая возможность попробовать себя в настоящем деле, и сэкономить приличную сумму средств. Наша группа в контакте
