Расчет размеров ломаной крыши

Ломаная крыша , это мансарда, помещение в под кровельном пространстве. Такое распространение устройства крыши сруба садового домика, получило во времена не столь далёкие, когда размер садового домика на участке в шесть соток, строго регламентировался. Строить дом на дачном участке полученный от завода, фабрики, для ведения подсобного хозяйства, то есть выращивать огурцы, помидоры и картофель, было запрещено законом. Размеры домика не могли превышать допустимые законом нормы, а проживать в домике садовом в летнее время было нужно, поэтому люди стали устраивать крышу на домике, с расчётом там ночевать. Так появилось  устройство ломаной крыши, мансарда.

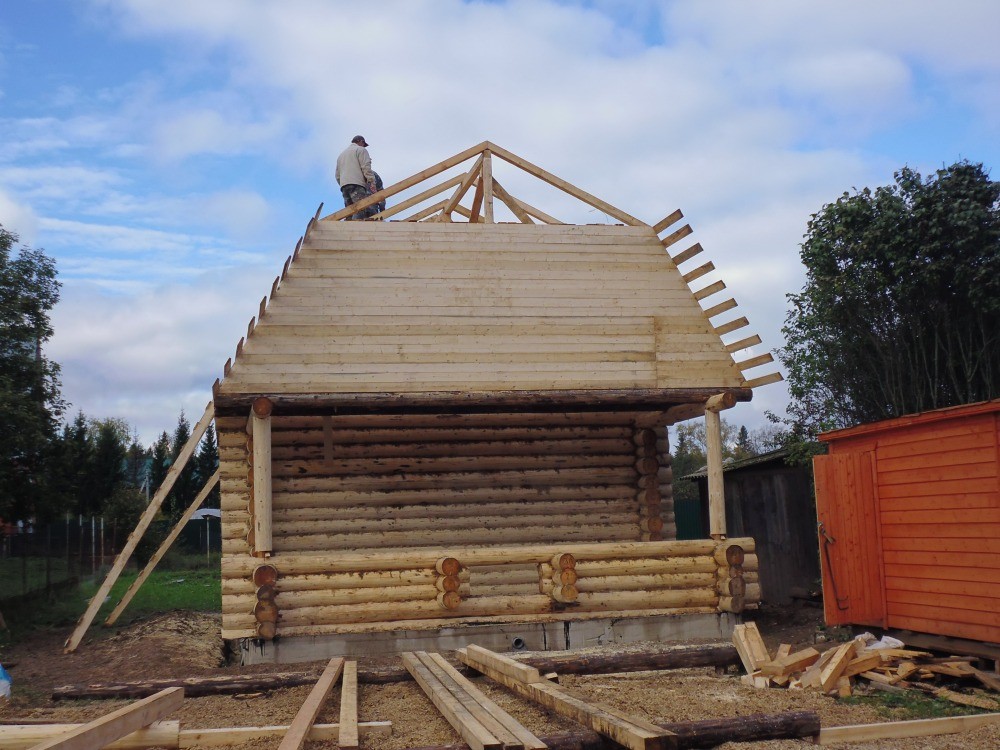

мансарда на срубе 6*6 метра Клин

Особенности ломаной крыши

Конструкция ломаной кровли представляется собой разновидность обычной двускатной, с небольшим дополнением – на каждом скате имеется излом. По сути, это превращает крышу в четырехскатную. Основная цель подобного изменения – увеличение подкровельного пространства. Обычно там оборудуется мансарда, являющаяся практически полноценным жилым этажом.

Возведение ломаной крыши несколько сложнее, чем обычной двускатной, но не сильно отличается от сооружения вальмовой. Основной конструктивной особенностью рассматриваемой кровли является наличие двух разновидностей стропил:

  • Нижние (наслонные). Они в большинстве случаев обладают большим углом, величина которого равна или больше 60 градусов;
  • Верхние (висячие). Угол их расположения острее, обычно он не сильно отличается от 30 градусов.

Ломаная крыша наиболее часто применяется в частном домостроении. Поэтому ее ширина редко превышает 5-6 метров. Это объясняется значительно более сложной конструкцией стропильной системы при большей ширине, что усложняет работы, увеличивает их стоимость, делая данное конструктивное решение экономически нецелесообразным.

Как сделать расчет размеров ломаной крыши

Следует учитывать и то, что конструкция ломаной кровли содержит не только стропила, но некоторые дополнительные и вспомогательные элементы в виде стоек, подкосов, затяжек и т.д. Их размеры определяются при выполнении расчета стропильной системы. Именно из-за их наличия стропильная система несколько сложнее использующейся при двухскатной конструкции.

Как сделать расчет размеров ломаной крыши

Не следует забывать, что немаловажным достоинством ломаной крыши является то, что она придает внешнему виду здания определенную солидность, да и попросту гораздо привлекательнее выглядит, чем обычная двухскатная. Именно подобное сочетание высокой функциональности здания, выражающееся в возможности оборудования мансарды, и крайне привлекательного и эстетичного внешнего вида, во многом объясняет причину популярности рассматриваемой конструкции, несмотря на ее относительную сложность.

Расчет площади покрытия кровли

Эта часть является наиболее простой и несложной. Для вычисления площади достаточно просто сделать ее план с нанесением всех размеров. При этом схема будет представлять собой набор простых фигур – в большинстве случаев четырехугольников, в особо сложных конструктивных решениях – и треугольников. Посчитать площади этих фигур не представляет никакой сложности, как и сложить их – для получения общей площади покрытия.

Но даже эти процедуры можно выполнить с помощью многочисленных калькуляторов, значительно облегчающих выполнение второй части расчетов.

Как сделать расчет размеров ломаной крыши

Расчет размеров элементов и деталей стропильной системы

Расчет размеров стропильной системы для ломаной крыши гораздо сложнее, в том числе и из-за того, что она содержит множество связующих достаточно непростых узлов. Но без их правильного расчета и выполнения невозможна долгая и надежная работа крыши. На размеры стропильной системы влияет множество факторов:

  • вес составных частей кровельного пирога:
    • обрешетки и контробрешетки;
    • выполненной гидроизоляции и пароизоляции;
    • теплозоляционного материала;
    • непосредственно вес покрытия кровли;
  • снеговая и ветровая нагрузка;
  • геометрические размеры основных элементов крыши:
    • величина пролета от свеса карниза до конька кровли;
    • угол расположения верхних и нижних стропил;
    • выбранный шаг обрешетки и стропил;
  • эксплуатационные нагрузки (вес людей, ремонтирующих и обслуживающих кровлю, устройств инженерного и обслуживающего назначения, ограждений, аэраторов, мансардных окон и ит.д.)

Как сделать расчет размеров ломаной крыши

Исходя из перечисленного выше списка факторов, влияющих на размеры необходимой стропильной системы, становится понятно, что ее расчет не является простой операцией. Именно поэтому разработано большое количество вспомогательных онлайн-калькуляторов, при помощи которых достаточно несложно выполнить все расчеты.

Калькуляторы прекрасно справятся с расчетом общей площади кровельного покрытия, а также необходимого количества материала для гидро - и пароизоляции.

Для расчета стропильной системы в калькулятор необходимо внести соответствующие данные, которые должны охарактеризовать каждый указанный выше влияющий фактор.

Ветровая нагрузка

Примерная ветровая нагрузка легко определяется по соответствующей карте для каждого региона.

Как сделать расчет размеров ломаной крыши

Полученную величину ветровой нагрузки необходимо откорректировать в зависимости от коэффициента, который учитывает высоту возводимого здания и тип местности, где расположена стройка.

Как сделать расчет размеров ломаной крыши

Снеговая нагрузка

Величина снеговой нагрузки, которая может воздействовать на кровлю, берется из соответствующей карты, содержащей соответствующие данные по регионам России.

Как сделать расчет размеров ломаной крыши

Исходя из определенного по карте района можно узнать необходимую для расчета величину снеговой нагрузки.

Как сделать расчет размеров ломаной крыши

Нагрузка от конструкций кровли

Большинство калькуляторов самостоятельно рассчитывают этот параметр, достаточно просто указать применяемые материалы и основные геометрические размеры проектируемой кровли, а именно: шаг стропил и обрешетки, углы скатов, расстояние от конька до свеса, а также материал покрытия кровли. Все остальные расчеты программа выполнит в автономном режиме.

После введения в программу всей необходимой информации, калькулятор выдаст все необходимые размеры элементов и деталей стропильной системы, а также площадь покрытия кровли и необходимых паро- и гидроизоляционных материалов.

Останется только грамотно воплотить расчет стропил и площади покрытия в конкретную конструкцию ломаной кровли.

Как сделать расчет размеров ломаной крыши
