Ручной трубогиб для профильной трубы
Ручной трубогиб для профильной трубы изготовить своими руками, с минимальными затратами. С появлением в продаже широкого ассортимента изделий из металла различных форм, круглых, овальных, прямоугольных и различного сечения, появилась возможность для изготовления своими руками, различных изделий из металла, беседки, скамейки и так далее. Но наиболее популярны стали, так называемые профильные трубы.
Различные конструкции, которые из них можно выполнить, нередко имеют оригинальные формы. Если вы решили построить красивый забор на даче, или у своего бревенчатого дома ручной рубки из бревна, профилированного бруса от компании ТвойДомСтройСервис. Именно поэтому появляется необходимость менять форму труб. Однако для этого требуются специальные приспособления. Они называются трубогибами. Ручной трубогиб для профильной трубы, можно купить в магазине или сделать своими руками.
Серийные трубогибочные аппараты отличаются по типу привода и особенностям работы. Также их эксплуатация требует определенного опыта. Однако покупка такого устройства может серьезно отразиться на бюджете. Именно поэтому стоит сделать ручной гидравлический трубогиб для профильной трубы своими руками. Во время выполнения работ обычно используются подручные средства и доступные материалы.
Необходимые элементы

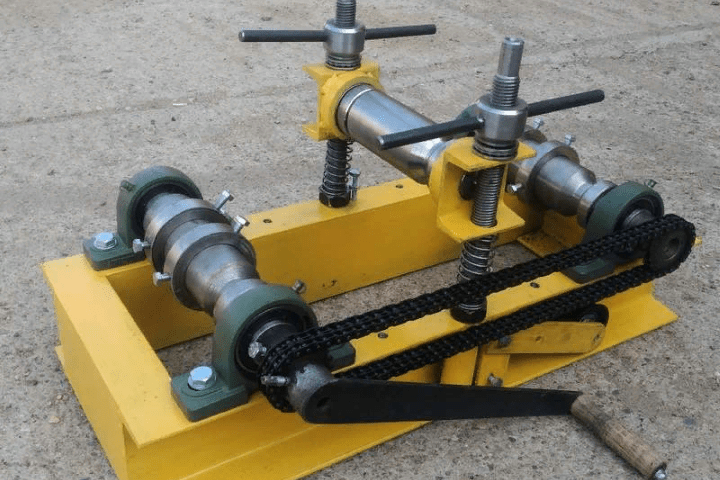

Ручной трубогиб для профильной трубы бывает разной конструкции. Выбор чертежа ручного трубогиба зависит от материалов, которые доступны для использования. Более простой вариант – изделие фронтального вида, состоящее из таких элементов:
- валы, на которые опирается сгибаемое изделие;
- оси вращения;
- цепь, обеспечивающая передачу усилия на приводной вал;
- механизм, обеспечивающий движение всех элементов устройства;
- профили, которые станут рамой будущего устройства.
Нередко станок для сгибания профильных труб выполняется с деревянными или пластиковыми роликами. При выборе изделия с такими деталями стоит подумать о характеристиках сгибаемых труб. Если они окажутся достаточно большими, элементы трубогиба могут не выдержать нагрузки и сломаться. Для понимания процесса важно узнать, как сгибается труба на том или ином устройстве. Технология сгибания может иметь свои особенности. В основном применяется процесс прокатки или вальцовки. Это позволяет снизить риск излома.
Для выполнения изгиба понадобится просто вставить профильную трубу в устройство (между валиками) и провернуть ручку. Если использовать этот простой механизм, можно сделать изгиб нужного радиуса, не затрачивая много времени и усилий.

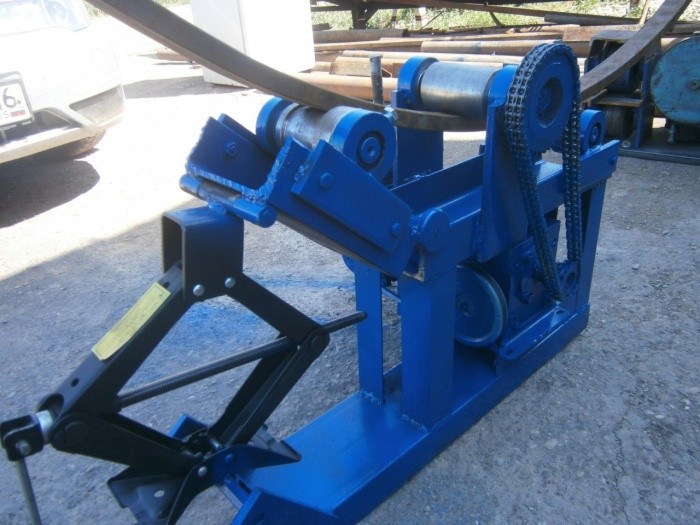

- домкрат;
- жесткие пружины;
- приводная цепь;
- профили из металла;
- валы.
Чтобы согнуть трубу, ее необходимо поместить между валами (роликами). Концы изделия будут опираться на 2 из них, а третий – будет оказывать давление на среднюю часть трубы. Для создания необходимого изгиба ручку следует поворачивать до тех пор, пока сгибаемое изделие не примет нужной формы.
Особенности изготовления
Для сооружения ручного трубогиба необходимо выполнить ряд последовательных действий. Выполнять каждый этап следует внимательно и осторожно. Необходимые этапы:
- Подготовка каркаса. Его детали присоединяются друг к другу при помощи сварки или болтами.
- Монтаж валов и осей. Чтобы изменить радиус изгиба изделия, следует увеличить или уменьшить расстояние между валами.
- Для приведения устройства в действие используют цепную передачу. Ее можно взять из старой машины. Также понадобится найти шестерни необходимого размера.
- Чтобы сгибать трубы, понадобится ручка, соединенная с прижимным валом. Когда она вращается, создается определенное усилие, воздействующее на прижимной вал.
Учитывая такие особенности сооружения трубогиба, можно собрать собственный аппарат для гибки профильных изделий. Также стоит учитывать характеристики сгибаемых изделий. Это позволит собрать максимально эффективное устройство.
Инструкция по изготовлению
Ручной трубогиб для профильной трубы, можно изготовить при помощи простой инструкции. Каждый этап стоит рассмотреть более подробно:
- Шестерни, а также кольца с подшипниками определенного размера крепят на прижимной вал. Перед этим следует выполнить точный чертеж вала. Вытачиванием детали занимается профессиональный токарь. Изготавливается всего 3 ролика, 2 из которых будут находиться по бокам, а 1 – в середине, на пружинах.
- Чтобы изготовить пазы и нарезать резьбу, стоит просверлить в кольцах специальные отверстия.
- После этого изготавливается полка. На этом этапе пригодятся болты и сварочное оборудование. Сначала монтируют каркас.
- После того как ножки трубогиба будут установлены, подвешивается полка. На ней закрепляется прижимной вал. Для этой цели используют пружины. Затем на трубогиб устанавливаются боковые валы. К одному из них прикрепляют ручку.
- Как только все эти действия будут завершены, можно устанавливать на трубогиб домкрат.
Необходимо учитывать несколько нюансов установки. Прижимной вал сначала фиксируется на полку, а затем она вешается на пружины. Приводные цепи натягиваются с использованием магнитного уголка. Когда закручиваются звездочки, необходимо применять шпонки из гровера. Чтобы самодельный трубогиб для профильной трубы было удобно эксплуатировать, стоит выполнить ручку с крутящейся трубкой. Домкрат монтируется на платформу, находящуюся в подвесном состоянии. Для их соединения обычно применяют сварочный аппарат. Работа с этим устройством требует определенных навыков. Поэтому лучше пригласить профессионального сварщика.
Гидравлический трубогиб
Изготовление гидравлического трубогиба представляет собой сложный процесс. Такой аппарат оснащается упорами, а также нагнетателем и гидроцилиндром. Механизм можно сооружать достаточно просто:
Конструкция гидравлического трубогиба состоит:
- гидравлический домкрат, который имеет грузоподъемность около 5 тонн;
- башмак – в него помещают сгибаемое изделие;
- ролики – на 2 из них опирается труба, а при помощи 3 к ней прилагается усилие;
- швеллер;
- пластины, изготовленные из металла.
Для выполнения требуемого изгиба понадобится вставить профильную трубу в башмак и надежно ее зафиксировать. После этого в действие вступает домкрат, который осуществляет давление на прижимной ролик. В результате труба изгибается. Когда угол изгиба будет достигнут, можно вынимать трубу из устройства. Для этого необходимо повернуть ручку устройства в противоположном направлении.
Процесс изготовления
- Согласно подготовленной схеме изготовить конструкцию для установки роликов и башмака. Также стоит провести монтаж каркаса.
- На платформе снизу закрепить пластину из металла. На нее впоследствии необходимо установить домкрат. Затем приспособление крепят болтами и оснащают приводной ручкой.
- Самое важное – подобрать размер вальцов для трубы профильного сечения. Они должны достаточно плотно обхватывать ее своей рабочей поверхностью. Как один из вариантов – изготовить вальцы самостоятельно. После этого необходимо установить башмак. Он должен быть ниже вальцов.
- Чтобы зафиксировать ролик и башмак, понадобится несколько болтов.
Способы гибки труб
Процесс гибки не связан с большими сложностями. Однако если знать технологию, можно выполнить гибку максимально быстро, не допустив при этом серьезных ошибок. Существует 2 основных метода – холодный и горячий. Последний предполагает нагревание сгибаемого участка.
Таким образом, ручным трубогибом легко достаточно просто сделать изгиб профильной трубы. Существует 2 способа:
- горячий;
- холодный.
Холодный метод представляет собой один из самых простых способов гибки. Перед началом работ стоит наполнить изделие солью или песком. Также для этой задачи пригодится холодная вода. Благодаря такой подготовке можно получить изгиб без деформирования трубы.
Подведем итоги
Чтобы согнуть трубу максимально быстро, стоит следовать советам опытных специалистов. К примеру, стоит учитывать, что съемные ролики разного размера позволяют гнуть не только профильные, но и круглые трубы (без профиля).
Полезные рекомендации:
- Чтобы согнуть трубу ручным трубогибом, можно обойтись без использования звездочек. Для этой цели служит конструкция с одним приводным роликом. Прижимной винт при этом заменяет домкрат.
- Если работа осуществляется по шаблону, стоит использовать крючки как упоры. Это исключит соскальзывание трубы.
- Если возникла необходимость согнуть трубу таким образом, чтобы получился большой радиус, стоит использовать трубогиб с 3 роликами.
- Для получения универсального станка ролики устройства можно сделать раздвижными. Благодаря этому можно запросто менять радиус изгиба.
Для соблюдения точных размеров изгиба, лучше пользоваться заранее приготовленным шаблоном из дерева. Даже в случае с простым трубогибом можно добиться изгиба, характеристики которого были заданы в точности до миллиметра.
Как видно, соорудить трубогиб можно из подручных материалов. Для этого придется найти все комплектующие выполнить точный расчет конструкции. Самодельное устройство позволит гнуть профильные трубы необходимых размеров. Можно собрать универсальный аппарат, способный гнуть трубы разных размеров.
