Устройство Схема Расчёт мансардной крыши

Устройство подстропильных балок

Устройство  и расчёт мансардной  крыши, производиться после полного монтажа колодца сруба на фундамент. Следующий этап-врезка потолочных (подстропильных) балок на стены рубленного сруба и  устройство мансардной крыши.

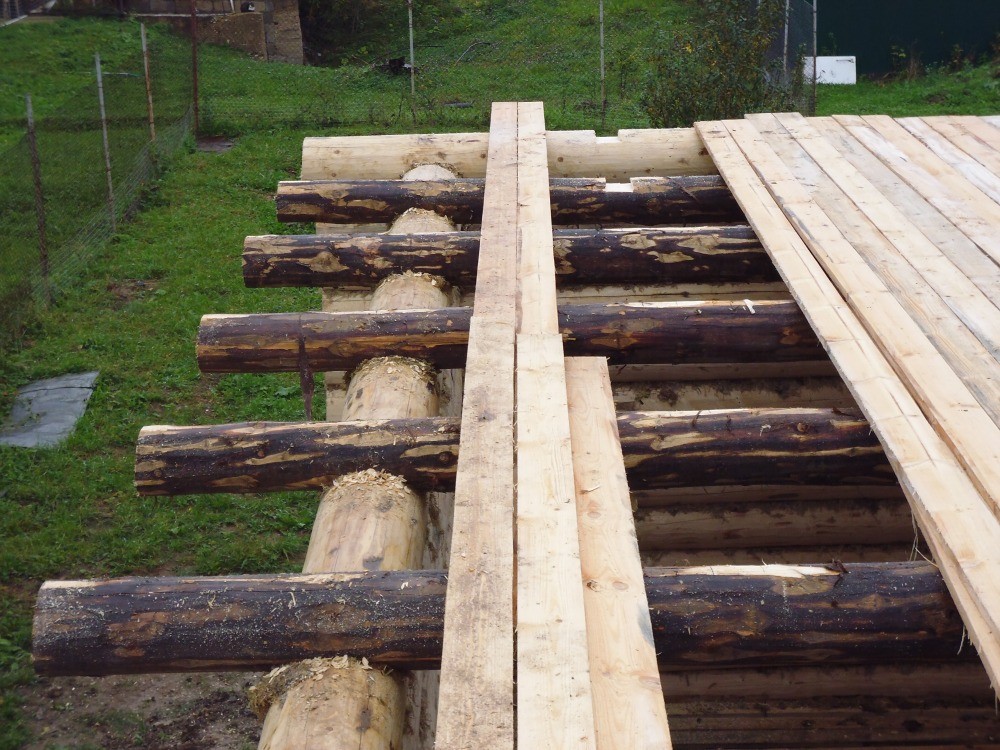

устройство мансардной крыши

Подстропильные балки распределяют на равное расстояние между собой. Среднее расстояние между подстропильными балками не должно по возможности превышать 1-метра. Для удобства расчёта расстояний между балками, работы следует выполнять в такой последовательности. Две крайние  балки это брёвна стены сруба, остальное расстояние делиться поровну между остальными балками. Не забываем про лестничный пролёт, в месте где у вас будет лестница(если планируется), балки разносим на большее расстояние 1.5-1.6 метра.

Устройство схема строительства расчёт мансарды

Устройство стропильной системы

Устройство  стропильной системы производиться на балки перекрытия, или подстропильные балки сруба. Балки врезаются  по уровню, на стены бревенчатого сруба, они будут основанием для  пола мансарды. Расчет ширины второго этажа, производиться от размера деревянного сруба дома.

Существуют два типа расчёта мансардной крыши  для устройства второго этажа, с вертикальными и скошенными стенами. Последние обладают  преимуществом, так как расположенные на скошенных стенах. И окна пропускают на 40% больше естественного света, чем вертикальные, что делает такие помещения весьма комфортными для пребывания в любое время года.

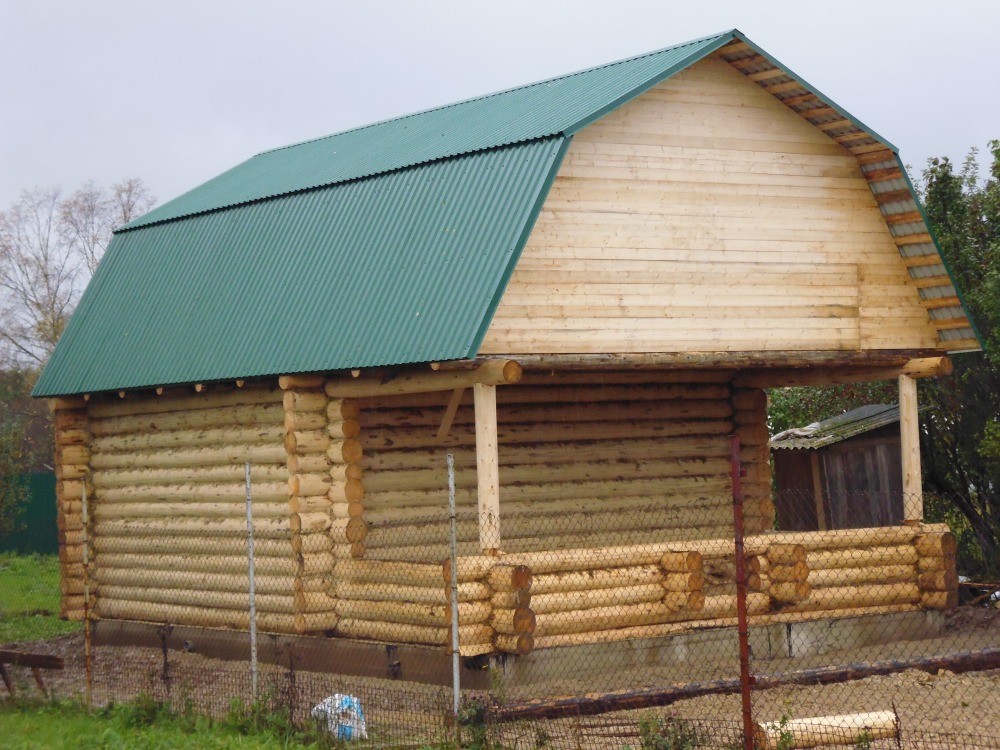

мансарда на срубе 6*6 метра Клин

Мы рекомендуем выбирать для расчёта мансардной крыши  легкие и прочные материалы. Ведь фактически он является добавочными, и дают дополнительную нагрузку на стены и фундамент. Как показывает практика, для устройства мансардной крыши, и устройства в ней полноценного жилого помещения, на рубленном срубе из бревна. Нужно применять обрезной материал следивших сечений.

  • Для устройства стояков и стропильной системы брус 100*100 мм.
  • Для балок перекрытия мансарды(потолочные) брус 150*100 мм.

Окна для мансардной крыши

Повышенные требования по прочности и герметичности, предъявляются и к мансардным окнам. Из-за своей конструкции они испытывают дополнительную нагрузку и должны быть устойчивы и к сильным осадкам и повышенной влажности. Вдоль окон для отвода осадков прокладываются специальные желоба, снаружи они прикрыты кровельным материалом. Это позволяет не портить внешний вид сруба из бревна.

расчёт мансардной крыши

Строительство жилого помещения в мансарде

При строительстве жилого помещения в мансардной крыше, важно помнить. Что оно будет комфортным для постоянного проживания, только в том случае, если его в достаточной степени утеплить. В холодное время года теплый воздух внутри помещения стремится в сторону более холодного и образует на внутренней части крыши конденсат. Который необходимо отводить, иначе в комнате появится сырость.

Поэтому при расчёте строительства мансардной крыши необходима качественная тепло-  гидроизоляция. Обычно в качестве наружного утеплителя применяют минеральную вату, с внутренней стороны утеплитель закрывают плёнкой пароизоляции. С внешней стороны утепляющий слой закрывают  гидроизоляционной мембраной , а между ними вентиляционное пространство, обеспечивающее свободную циркуляцию воздуха. Для обеспечения условий вентиляции, и сохранности утеплителя необходимо применять качественные мембраны.

Устройство  для постоянного проживания, требует утепления не только скатов  но и каркаса мансардной крыш.

Расчёт материала для строительства мансарды

  • Для  расчёта устройства мансардной крыши сруба бревенчатого, используется обрезной пиломатериал.
  • Брус 100*100 мм  на стойки.
  • Потолочные балки мансарды, брус 100*150 мм.
  • Боковые скосы(стропила) из бруса 100*100 мм.
  • Верхняя часть стропильной системы мансарды выполняется из бруса 100*100.
  • Ширина мансарды рассчитывается от размера сруба, мансарда должна быть по размеру на 0.5 метра больше, чем размер сруба дома в осях.
  • Высота  стоек ,это высота   расчёта устройства мансардного этажа, то есть размер от пола до потолка.
  • Стандартная высота срубов домов h=3 метра, высота мансардной крыши, обычно h=2.3-2.4 метра.
  • Стандартная высота срубов бань h=2.5 метра, высота до потолка будет обычно h=2-2.1 метра.

Высота устройства крыши ,рассчитывается в прямой пропорции к высоте строения, чтобы с эстетической стороны ваше строение выглядело красиво, и радовало глаз. Мансардная крыша ,выглядит привлекательно при одном обязательном условии.

Подстропильные балки на которые  будет рассчитываться мансардная крыша должны  выступать наружу за край рубленного сруба минимум на 0.5 метра. Верхняя часть стропильной системы крыши, по высоте выполняется в соотношении 1/3 от высоты  основной крыши. Соблюдении условия равенства углов, это  максимальный  эффект внешнего вида дома, в частности в привлекательном виде устройства мансардной крыши. Устройство  для постоянного проживания, требует утепления не только скатов  но и каркаса мансардной крыш.

сруб дома с мансардной крышей ТвойДомСтройСервис

Отделочные работы второго этажа, мансардной крыши в отличии от рубленного сруба, можно проводить сразу после монтажа, при условие если пиломатериал достаточно сухой. Относительная влажность  сухого материала составляет 12-18%.
